Реле приоритета нагрузки для проточного водонагревателя: как это работает
Проточный водонагреватель требует значительной электрической мощности. Но что делать, если одновременно с ним в доме или квартире работают электроплита, духовка и другие мощные потребители, а возможности выделенной электрической мощности ограничены?
В некоторых проектах решить эту задачу помогает реле приоритета нагрузки — устройство, которое управляет работой электрических потребителей в соответствии с заданным приоритетом.
Реле приоритета не увеличивает доступную электрическую мощность. Оно позволяет управлять существующей мощностью, временно отключая менее приоритетную нагрузку во время работы водонагревателя.
Зачем нужен приоритет нагрузки
Представим квартиру, в которой установлен мощный электрический проточный водонагреватель и одновременно используется другое энергоёмкое оборудование.
Если суммарная нагрузка превышает возможности электрической сети, одновременная работа приборов может быть невозможна. Один из вариантов — контролировать нагрузку вручную: например, не включать определённые мощные потребители, пока работает водонагреватель.
Автоматизировать такое управление позволяет схема приоритета нагрузки.

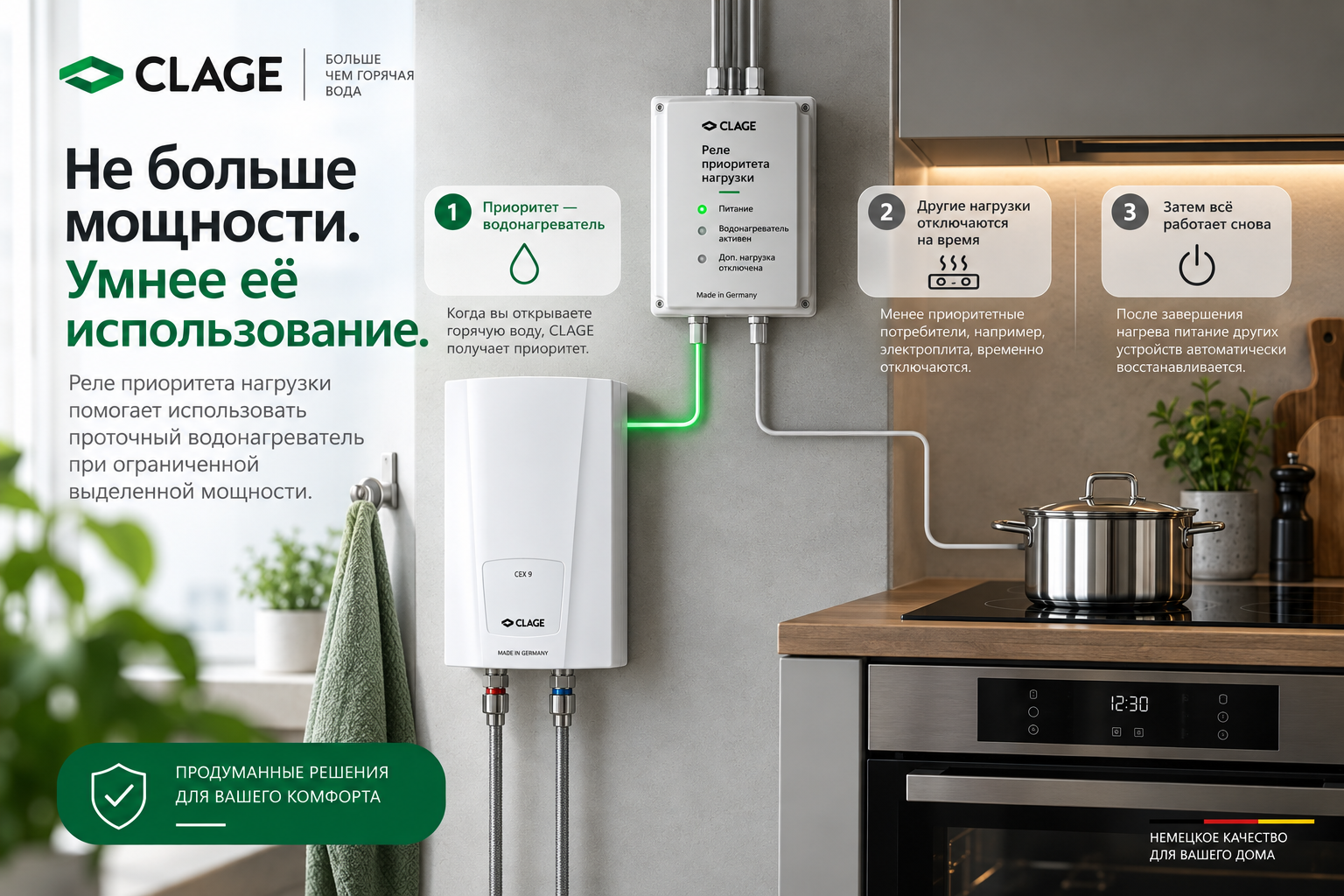

Как работает реле приоритета
Открывается горячая вода
Проточный водонагреватель начинает нагрев и становится приоритетным потребителем.
Вторая нагрузка отключается
На время нагрева воды реле может отключить менее приоритетный электрический потребитель.
Нагрузка возвращается
После завершения нагрева отключённый потребитель снова получает питание.
Не больше мощности. Умнее её использование.
Система приоритета не меняет выделенную на объект мощность. Её задача — не допустить одновременной работы определённых мощных потребителей, когда это предусмотрено проектом.
Пример: водонагреватель и электроплита
Один из типичных сценариев — совместная работа проточного водонагревателя и электрической плиты.
В некоторых решениях CLAGE водонагревателю может быть назначен приоритет. Когда начинается разбор горячей воды, система временно отключает плиту. После окончания нагрева питание плиты автоматически восстанавливается.
Поскольку горячая вода обычно используется относительно короткими периодами, такое переключение позволяет организовать работу двух мощных потребителей без их постоянной одновременной нагрузки на сеть.
Решения CLAGE для управления нагрузкой
Для ряда электронных проточных водонагревателей CLAGE производитель предусматривает возможность работы с внешним реле сброса нагрузки.
Для компактных водонагревателей C-серии существует также специальная нагрузочная коробка LAB. Она предназначена для совместного подключения совместимого проточного водонагревателя и электромеханической плиты к существующему трёхфазному подключению в случаях, когда отдельную линию питания для водонагревателя организовать невозможно.
Совместимость необходимо проверять
Возможность применения реле приоритета, схема подключения и совместимость оборудования зависят от конкретной модели водонагревателя и других подключаемых потребителей. Используйте техническую документацию соответствующей модели CLAGE.
Когда стоит предусмотреть реле приоритета
Ограниченная мощность
Когда доступной мощности недостаточно для одновременной работы нескольких мощных потребителей.
Мощный водонагреватель
Когда для требуемого расхода и температуры воды нужен проточный водонагреватель значительной мощности.
Несколько потребителей
Когда в объекте уже присутствуют другие мощные электрические нагрузки.
Лучше предусмотреть это заранее
Схему управления нагрузкой удобнее учитывать ещё при проектировании электроснабжения — одновременно с выбором мощности водонагревателя, кабеля, защитной автоматики и места подключения.
В уже существующей электрической сети возможность реализации такой схемы должен оценить квалифицированный специалист.
Электрическое подключение проточного водонагревателя и системы управления нагрузкой должен выполнять квалифицированный электрик в соответствии с требованиями конкретного оборудования и электрической сети объекта.
Мощностью можно управлять
Ограниченная выделенная мощность не всегда означает, что от проточного водонагревателя необходимо отказаться. В некоторых проектах грамотное управление приоритетом электрических нагрузок позволяет совместить комфорт горячей воды с возможностями существующей электросети.
